一般來說,有效個體輻射面積的總和必須至少達到整個揚聲器陣列的80%,剩下的部分是木制的部分,吊掛配件、箱體間縫隙和容許偏差在行業內已經形成了一種通用的解決方案,低頻驅動器的大小決定了線性元件的大小。但結果在實際中,ARF超過90%幾乎是不可能的,揚聲器越小,就越難實現ARF最大化。那這對觀眾來說意味著什么呢?ARF越低,系統在觀眾區域的頻響就越不一致,對聽眾來說,聲音就越不連貫。
為了實現理想的線聲源,以傳遞最完美的聲音,則需要重新考慮構件的組成。每個L2和L2D均帶有8個3英寸的高音單元,每一個都裝載于其專用DOSC波導上,8個10英寸低音單元與之以相匹配。每組都存在一個獨立的腔體,通常在四個獨立的箱體中可以找到這個數量的單元,所以這個高密度驅動器和線陣的連貫性,使得單只L2和單只L2D達到理想的ARF,兩個或多個箱體組成的陣列,ARF約為99%。
木制面板、箱體間縫隙和容許偏差都僅為一分錢硬幣的大小,所以大家可以想象得到,當您安裝下一個線陣列時,可以省下多少個空間。
在處理之前已達到系統地構建,L系列的連貫性遠超當今市場上的任何其他產品。但是,觀眾所聽到的聲音是聲源的直達聲和場地以及地板的反射聲的結合,傳統線聲源ARF較低,產生的能量更多會投射到天花板和舞臺上;而L系列,其近乎完美的ARF,極大減少了多余的能量,其中的差異包括臨場感、緊密度等細節。
研發團隊根據實際情況進行塑造,第一眼看上去,您看到的所有場地似乎都很不一樣,那這是否適用于幾何形狀的觀眾區域呢?又該如何解釋?因此,L-Acoustics對過去30年所有的線陣列安裝項目進行了匯總和分析:觀察不同箱體、不同尺寸所產生的效果,其中的一些數據非常清晰地顯現出劇院、表演藝術中心、圓形劇場、競技場、禮堂的觀眾區域形狀。
所有的這些形狀都有一個非常相似的趨勢——就是觀眾的距離越遠,音箱的吊掛高度越高。當我們安裝一個線陣列時,從數據上來看陣列都是呈相同的J型曲線,頂部的陣列通常是小角度,越向底部角度逐漸增大,而這樣的漸進式構造已經應用了三十多年時間。

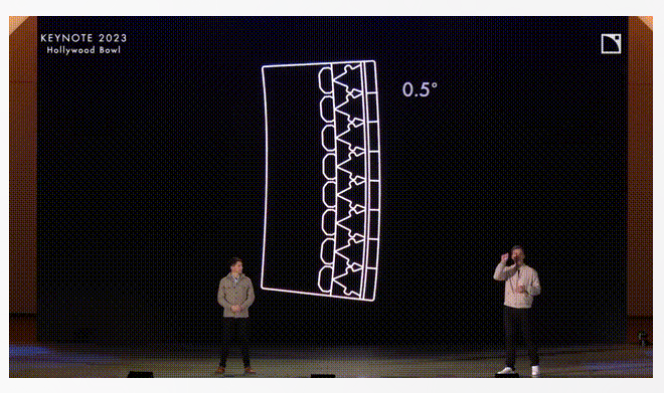

L系列具有固定的、漸進的曲率。同樣是那熟悉的J形曲線,幾乎能自然地滿足每個場地的需求。從最頂部的0.5度開始,L2共有10度的垂直角度,下面兩個波導之間夾角2度。
L2D也具有漸進的垂直角度調節,但它總共是60度。其第一個波導的起點與L2的最后一個波導一樣都是垂直覆蓋的2度,在下面兩個DOSC波導之間,垂直角度是18度。
L系列的陣列可以僅有單只L2D組成。為了適應更大更復雜的幾何形狀觀眾區域,L2和L2D可以組合在一起。在L2D上與一只、兩只或三只L2一起使用,以實現高達90度的漸進垂直覆蓋。
這樣的形狀,打破了那些物理界限,從創造最單一的音源來獲得最理想的聲音。但在未來,這不僅是木材和揚聲器的作用,還需要機械設計、算法、DSP處理和功放的協作。利用Soundvision和3D建模,Autofilter將L系列提升到全新的高度,而無需任何的妥協。它是接近完美的線聲源,這種漸進式的形狀能為Autofilter提供更多的空間,比起傳統的線聲源,您可以有更多的余量。使用Autofilter去計算您想要的覆蓋范圍和聲壓級目標,只需要幾秒鐘,讓一切變得更簡單!
L系列的聲音在觀眾區域有極大的提升,得到的總和遠超于傳統線聲源系統中所能達到的任何效果。L系列是一個穩定的系統,從前方到后方,預測最接近的聲壓級、最穩定的頻率響應以及聲音在整個觀眾區域內的一致性。然而,強大的處理能力往往會帶來聲音上的問題。使用Autofilter會降低中頻和高頻作用在舞臺上的能量。
L2D的垂直覆蓋角度為60度,如果在L2D上面增加L2,您就可以得到70度或90度垂直角度。這可能會產生超出了實際需要的情況發生,如果沒有filter,L系列的覆蓋范圍可以在Soundvision上進行非常簡單的修改,您只需調整覆蓋范圍并在零點幾秒內重新生成陣列。和往常一樣,Autofilter的所有設置都可以應用到LA network manager中。真正地做到簡化、加快和提升擴聲系統的設計過程。但現實情況中,聲音是環繞著我們的,所以研發團隊考量聲音不應只有一個維度。PULS技術可以在垂直面上實現全頻段控制,它也可以在水平面上實現全頻段控制。
L系列采用了兩項專利技術:Panflex技術 和 心形指向控制技術(獨有設計方式)。
Panflex可以縮小或擴大覆蓋范圍以匹配場地的幾何形狀,或為遠距離投射應用提高聲壓級。在L2中,它包含四個獨立的Panflex模塊,和您使用其他音箱的用法一樣,可以通過Panflex調整為對稱的110度或70度和向左或向右的非對稱90度。在L系列中,進一步完善了Panflex技術,以產生更穩定的極性模式和更易于使用的雙推裝置;L2D同樣也包含四個模塊,頂部兩個可調節的Panflex以及底部兩個固定的水平覆蓋角度。最底部可從110度開始逐漸擴大到140度,Panflex提供了水平方向上控制中頻和高頻的能力。
在今天,單個聲源還必須能夠控制低頻區域。然而,任何可控制的全頻段解決方案都不能以犧牲音頻的質量或效率為代價。L系列就是L-Acoustics專注于聲音的成果。堅決不讓聽眾做出任何妥協,因此研發團隊花費了大量的時間去調研,尋找最接近完美的解決方案。
L-Acoustics的專利技術在水平面上實現頻率控制而無需任何妥協。L系列可以以心形指向進行集成,支持心形指向是基于四個12英寸驅動器(L2和L2D一樣)。這些用于心形指向的驅動器,不作用于側面,而是作用在箱體的前面和后面。這種獨特的設計在前面形成了完美的疊加,但在陣列后面200Hz及以下會有超過20dB的抑制。
任何L系列都可以選擇心形和超心形預設。使用心形預設使音箱專注于前方的聲音大大減少了背部的聲音。當使用L-ISA系統擴聲或是劇場劇院里的中置音箱時,您可以使用超心形預設。如用于立體聲擴聲時,您想要減少的能量并不在系統的正后方而是在側邊,再想想樂隊主唱或鼓手,可以減少6-12dB的反方向能量。
重新去思考線聲源的概念讓研發團隊認識到,每只箱體的絕對聲壓級并不能真正代表一個系統的效率。這是關于一條完整、連貫的線聲源。而將其概念化的最佳方式是使用真正能定義線陣列性能的指標。包括:每1米高度內的聲壓級、重量聲壓級比以及每平方米面積內的聲壓級或者說正面面積的聲壓級比例。L系列在這三個指標上都是領先的,這些都能真正定義功率密度,這就是采用PULS技術的線聲源。PULS技術會給您帶來前所未有的高效,不僅在聲音上,它還提高了現場的效率。
Panflex技術和心形指向設計都進一步塑造了聲音,但如何去安裝“未來的聲音”,也成為了研發團隊思考的方向。
L2的漸進式造型讓研發團隊重新思考吊掛系統的設計。在L2和L2D之間我們取消了所有插銷的箱體間夾角,取而代之的是四點自動鎖定吊掛系統。在短短幾秒鐘內,便可以將相當于8個傳統線聲源音箱吊掛在一起。在前方,只需擺動并將前扶手鉤在上面的音箱上即可打開鎖扣。當準備好后音箱會疊起,吊掛系統將會自動鎖定;在后方,簡單地松開把手,將桿抬到合適的位置,鎖定上面的箱體,等待音箱自動連接。
除此之外,還擁有用于運輸的配件,真正為您提供快捷、方便、安全的方式。安裝L2系統的所需步驟比過往的要少得多,每個步驟、每個插銷、每個角度,每根線纜與同等功率的系統相比較,L系列所需的一切都比K2或市面上的其他傳統線聲源少接近三倍。
在設計產品的時候,研發團隊同時考慮到對整個產業鏈的環境影響,從制造、安裝、運輸、操作再到儲存。在制造L2和L2D的時候,減少使用了30%的木材、60%的鋼材和56%的油漆。相比傳統的4只音箱,降低揚聲器和功放控制器的尺寸,同時使性能最大化。有助于大幅減少對運輸、燃料和儲存基地的需求,減少30%的卡車運輸量,而且L2系統的運輸重量比K2系統低25%,與最接近的競爭對手相比,重量低40%。再加上對于吊掛、搭建、電力和布線需求的減少,所有的這些都會在未來讓對于擴聲系統的運輸能源消耗減少。可以說,L系列是目前市場上最高效、最環保的系統之一。
那么,聲音的能量從哪里來呢?去年,L-Acoustics重新討論了功放的設計(LA7.16i),將功放與實際應用聯系起來。L2和L2D共有20個驅動器,8個3英寸的高音單元,8個10英寸低音單元,每一對低音單元共用1通道DSP和功放;另外還有4個用于心形的單元單獨處理和放大。所以,驅動單只L2或L2D,我們需要16通道的高功率功放和16個最先進的DSP通道。
為此,這次為巡演應用帶來了LA7.16 和 全新的LA-RAK III!LA7.16配有觸控屏、一個旋轉編碼器,可快速設置初始參數。但更重要的是,它的背面有一個用于連接揚聲器的37點插接口。
新的LA-RAK III巡演機架可容納三臺LA7.16,一共是48個功放通道和48個單獨的DSP通道。9U的可吊掛機柜可輸出超過60000W的聲功率,并且配備了兩臺LS10。另外,LA-RAK III支持冗余Milan-AVB連接。內置3臺LA7.16的LA-RAK III,是高功率密度最佳的例子。
這將是全新的蛻變,這個聲音、這個構造,代表的正是我們的未來!全新的L系列揚聲器,塑造屬于未來的聲音。在未來的應用中,L系列將是許多租賃和固定安裝應用的理想解決方案,尤其是那些對音質、空間、重量、安裝速度或反饋前的增益有著苛刻要求的項目。L系列可以滿足非常多的項目和應用,無論是單聲道、立體聲還是L-ISA系統。L2和L2D既可以單獨使用,也可以搭配KS28超低揚聲器以擴展低頻下限。
對于那些有轉播活動,它們需要的是較短的陣列和精確的垂直和水平指向;對于復雜的企業活動,安裝簡單和錄制無噪音是最重要的;對于需要滿足各種類型演出的藝術表演中心來說,卻是要日復一日,年復一年做著同樣的事情;對于巡演應用來說,減少系統在城市之間運輸時間、用更少人力對安裝都有著直接的影響;再者,在各種音樂節即大型演出應用中,通過內置的心形指向設置,L2和L2D系統將真正做到降低噪音污染。
