專業音視頻工程中常見的音頻接口，你知道幾種？
對于音頻接口，大多數人是否又僅停留在3.5mm耳機孔的認知上，而看著一些播放器或者是專業設備上提供的其他接口，是否又感到莫名的頭疼呢？事實上，任何音頻接口都有著它自己獨有的特性與功能，只有當我們真正了解它之后，才可以將音頻設備玩出更多的花樣。
今天和大家一起來了解幾種常見的音頻接口，相信看完后對不少音頻設備上的接口會有新的認識...
何為“音頻接口”？

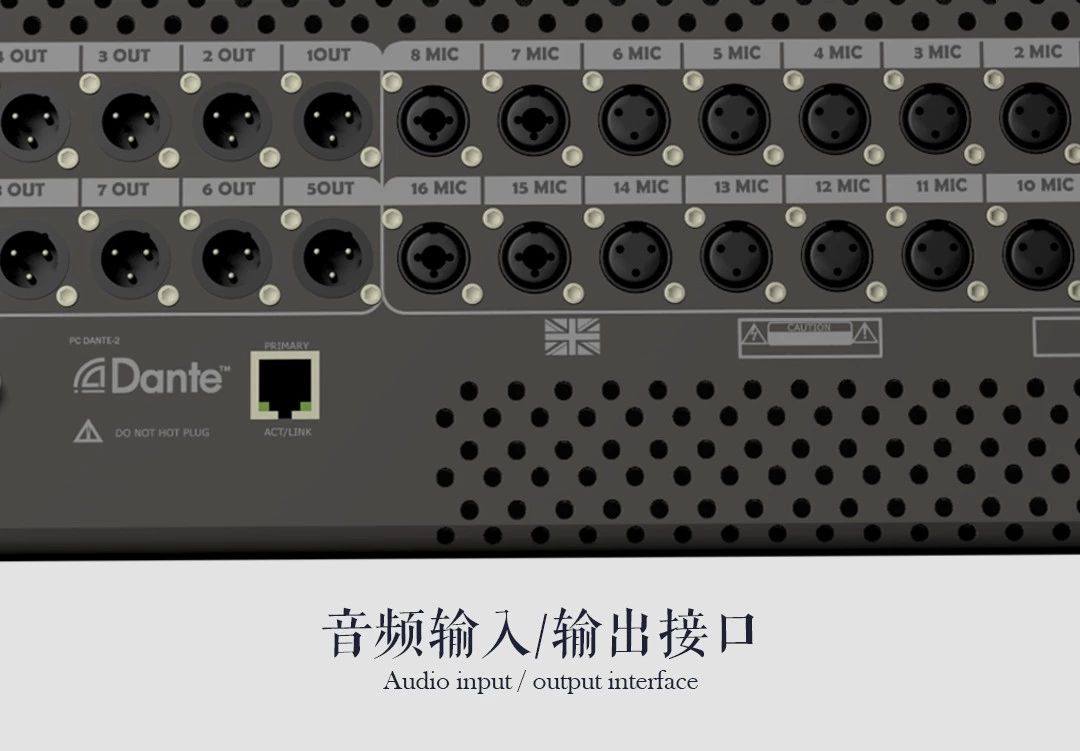

音頻輸入輸出接口：可將計算機、錄像機等的音頻信號輸入進來，通過自帶揚聲器播放。還可以通過音頻輸出接口，連接功放、外接喇叭。
簡單來說，音頻接口是連接麥克風和其他聲源與計算機的設備，其在模擬和數字信號之間起到了橋梁連接的作用。音頻接口通常與前置麥克風、線路輸入和其他一系列的輸入設備配合使用。按傳輸信號的類型可分為模擬音頻接口與數字音頻接口。
模擬音頻接口
模擬接口在音頻領域中占有很大的比重。常見的模擬輸入、輸出接口有：TRS接口（大/小三芯）、RCA蓮花頭、XLR卡農口等。
TRS接口
TRS的含義是Tip（signal）、Ring（signal）、Sleeve（ground），分別代表了這種接頭的3個觸點，我們看到的就是被兩段絕緣材料隔離開的三段金屬柱。

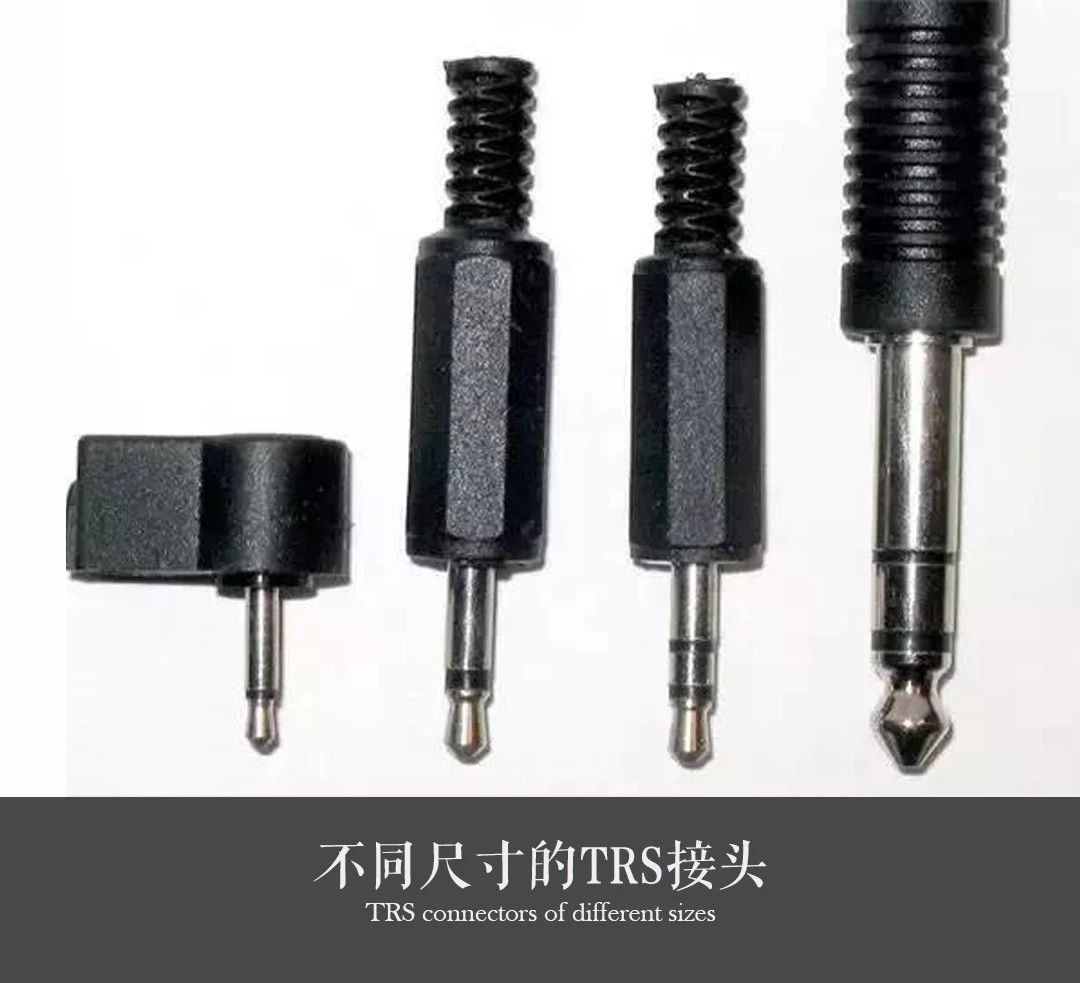

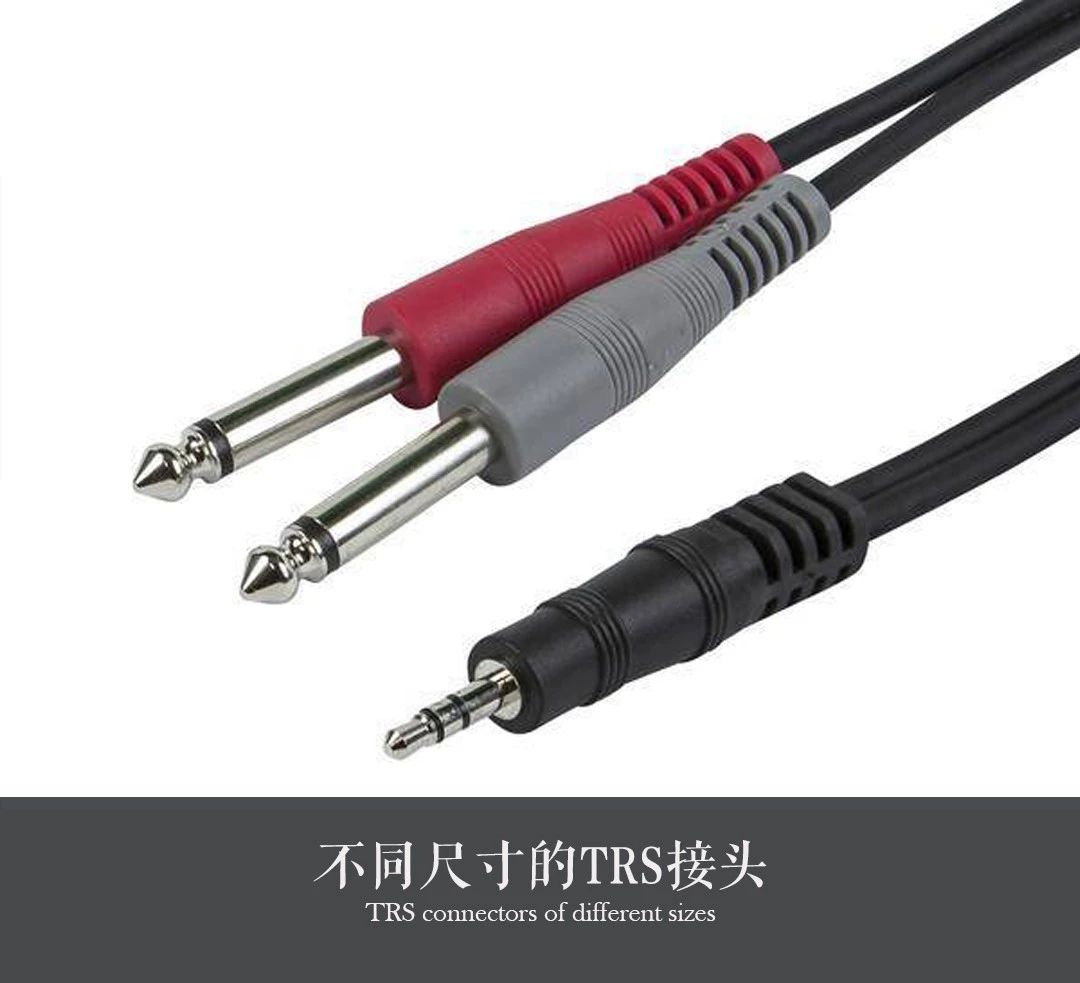

 其實，日常生活中我們見得最多的就是TRS接口，它的接頭外觀是圓柱體形狀，通常有三種尺寸：1/4"(6.3mm)、1/8"(3.5mm)、3/32"(2.5mm)。
 對于大多數人來說，3.5mm的TRS接口應該是最為常用的，也就是絕大多數耳機的接口尺寸。而6.3mm的接頭在很多專業設備和高檔耳機上比較常見，但現在有不少高檔耳機也逐漸開始改用3.5mm接頭。2.5mm的TRS接頭以前在手機耳機上比較流行，但現在已經不多見了，耳機接口基本被3.5mm接口“一統江湖”。

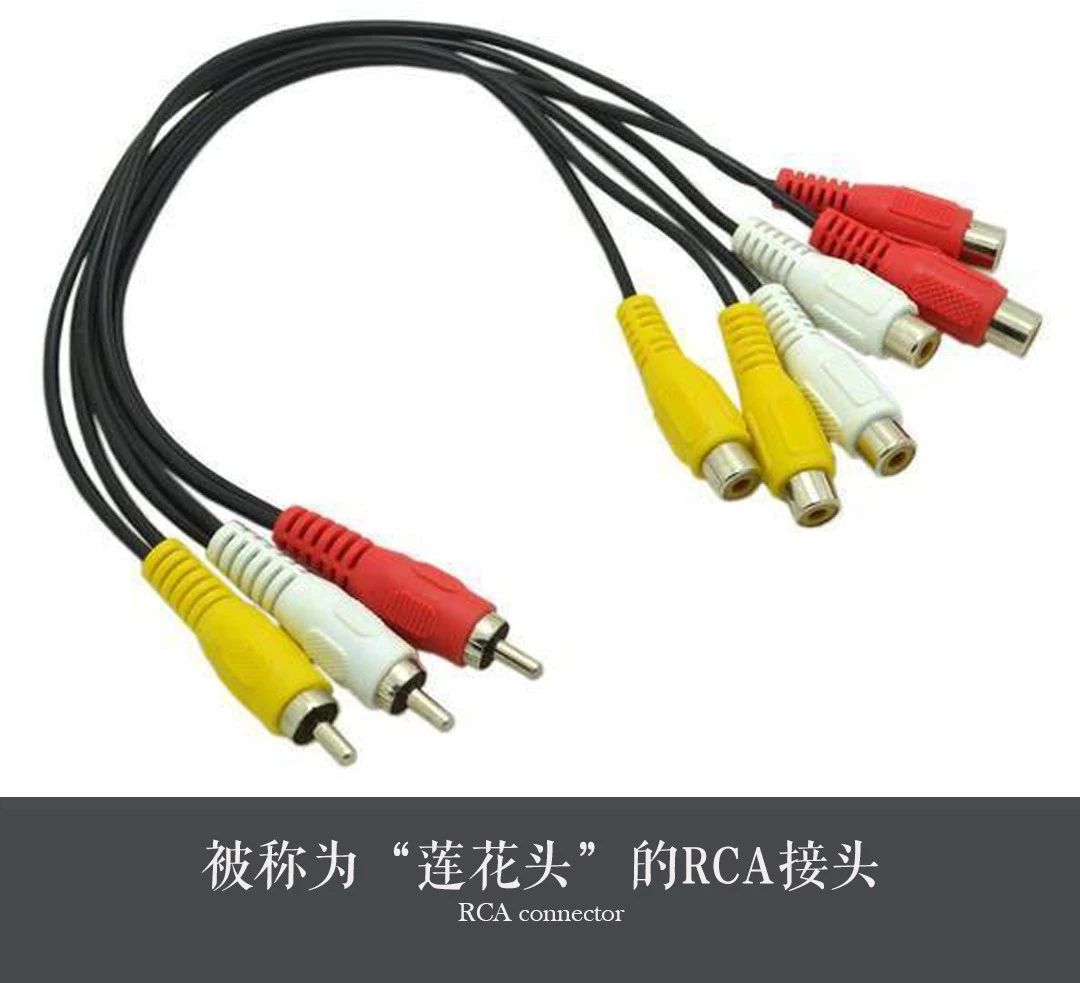

RCA接口在我們?nèi)粘Ｉ钪幸卜浅３Ｒ姡?strong style="margin: 0px; padding: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">音箱、電視、功放、DVD機等設備上基本都有。它得名于美國無線電公司的英文縮寫（Radio Corporation of America），上個世紀40年代，該公司將這種接口引入市場，用它來連接留聲機和揚聲器，也因此，它在歐州又被稱為PHONO接口。我們對它更熟悉的接頭稱呼則是“蓮花頭”。
 RCA接口采用同軸傳輸信號的方式，中軸用來傳輸信號，外沿一圈的接觸層用來接地。每一根RCA線纜負責傳輸一個聲道的音頻信號。因此，可以根據對聲道的實際需要，使用與之?dāng)?shù)量相匹配的RCA線纜。比如要組雙聲道立體聲就需要兩根RCA線纜。

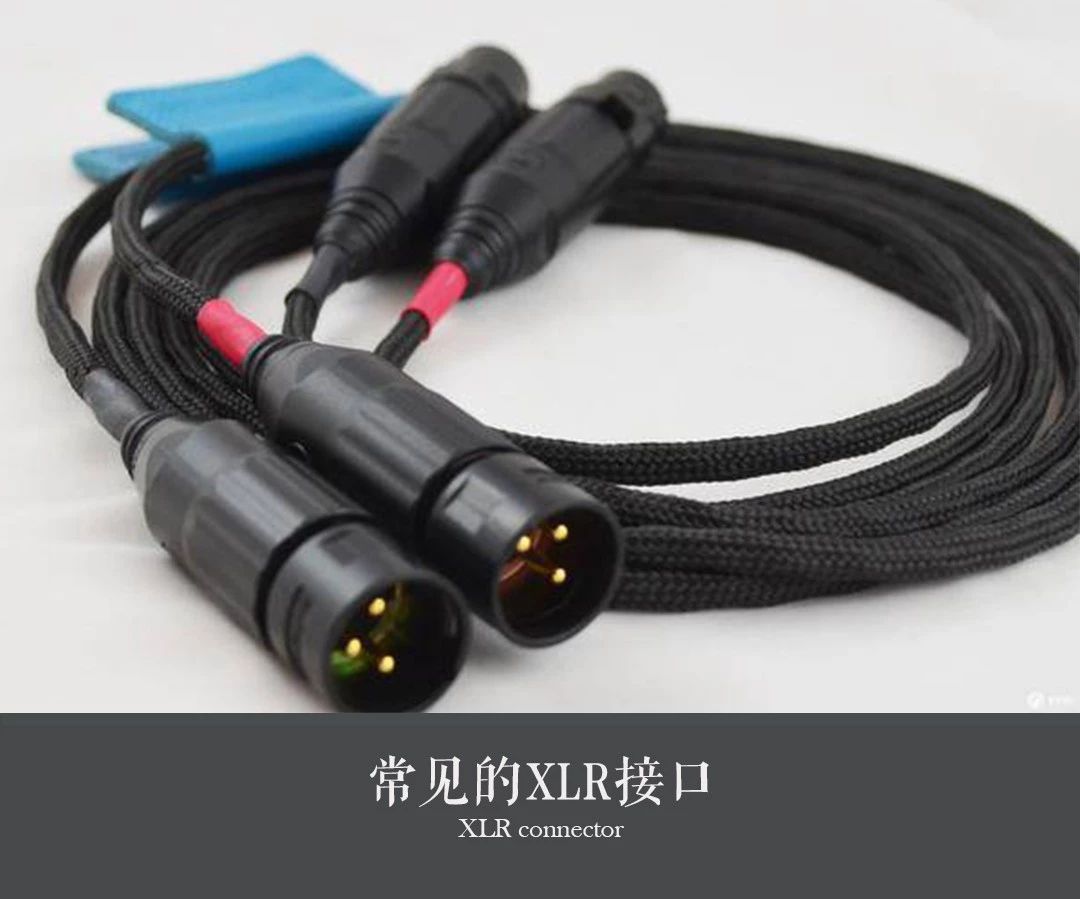

XLR接口，俗稱“卡農口”。我們通常見到的XLR插頭是3腳的，當然也有2腳、4腳、5腳、6腳的，比如在一些高檔耳機線上，我們也會看到四芯XLR平衡接頭。XLR接口可以用來傳輸音頻平衡信號和非平衡信號，但光從接口看，我們是看不出來它到底傳輸?shù)氖悄姆N信號。
數字音頻接口
數字音頻接口方面，我們其實講的更多的是傳輸協議或標準。在接口的物理外觀上看，你很難看出它是哪類型的接口。
AES/EBU是現在較為流行的專業數字音頻標準。它是基于單根絞合線對來傳輸數字音頻數據的串行位傳輸協議。無須均衡即可在長達100米的距離上傳輸數據，如果均衡，可以傳輸更遠距離。
 AES/EBU提供兩個信道的音頻數據（最高24比特量化），信道是自動計時和自同步的。它也提供了傳輸控制的方法和狀態信息的表示(channel status bit)和一些誤碼的檢測能力。它的時鐘信息是由傳輸端控制，來自AES/EBU的位流。它的三個標準采樣率是32kHz、44.1kHz、48kHz，當然許多接口能夠工作在其它不同的采樣率上。

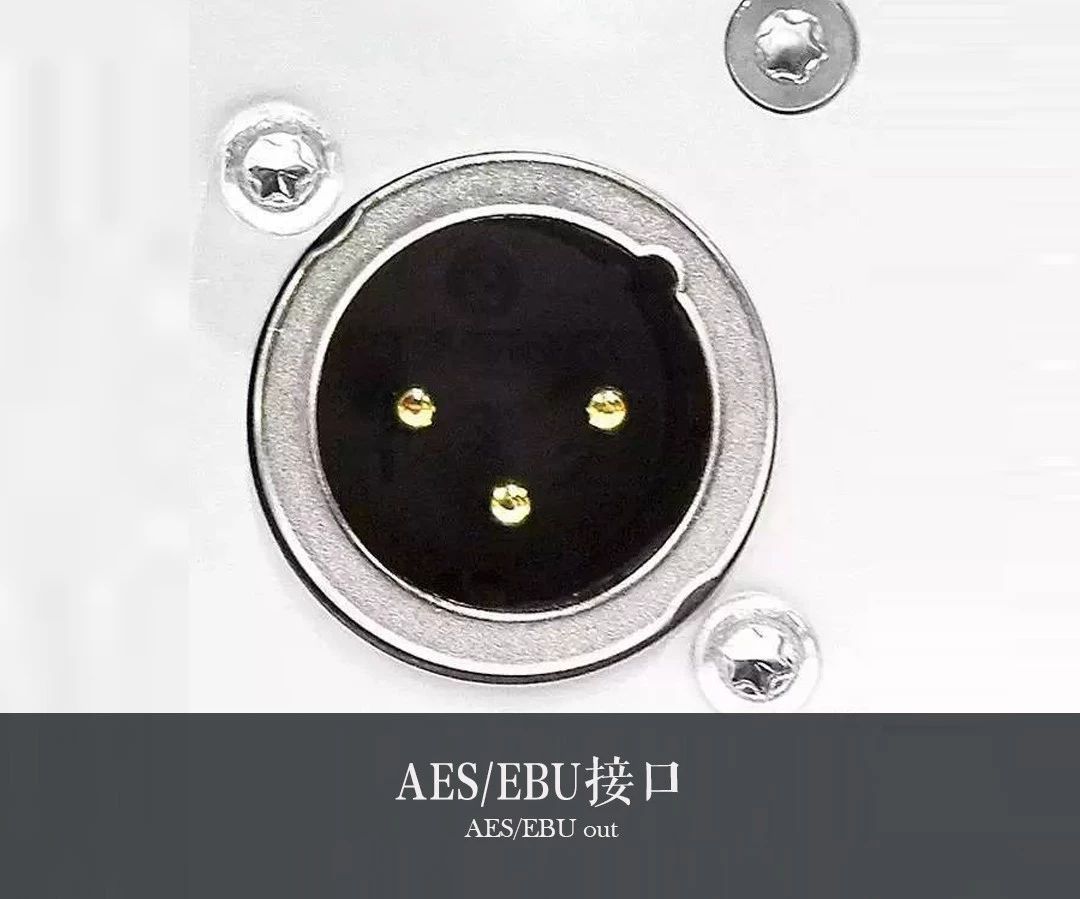

AES/EBU的物理接口有多種，最常見的就是三芯XLR接口，用來進行平衡或差分連接；此外，還有后面要講的使用RCA插頭的音頻同軸接口，用來進行單端非平衡連接；以及使用光纖連接器，進行光學連接。
S/PDIF是Sony/Philips Digital Interconnect Format的縮寫，它是索尼與飛利浦公司合作開發的一種民用數字音頻接口協議。由于被廣泛采用，它成為事實上的民用數字音頻格式標準。

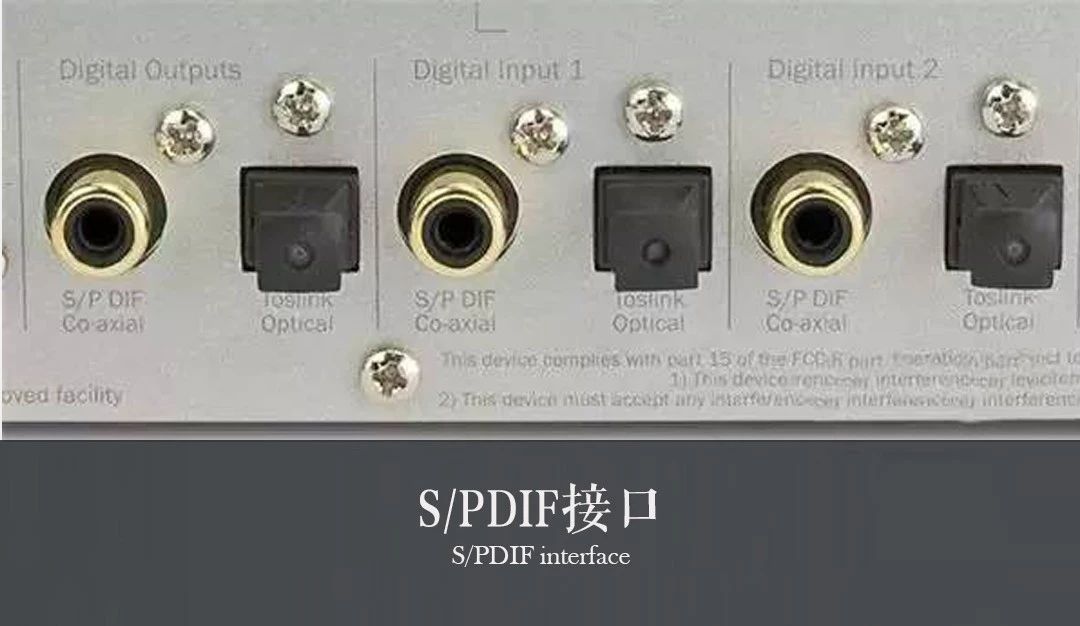

 S/PDIF接口一般有三種：RCA同軸接口、BNC同軸接口和TOSLINK光纖接口。在國際標準中，S/PDIF需要BNC接口75歐姆電纜傳輸，然而很多廠商由于各種原因，頻頻使用RCA接口甚至使用3.5mm的小型立體聲接口進行S/PDIF傳輸，久而久之，RCA和3.5mm接口就成為了一個“民間標準”。

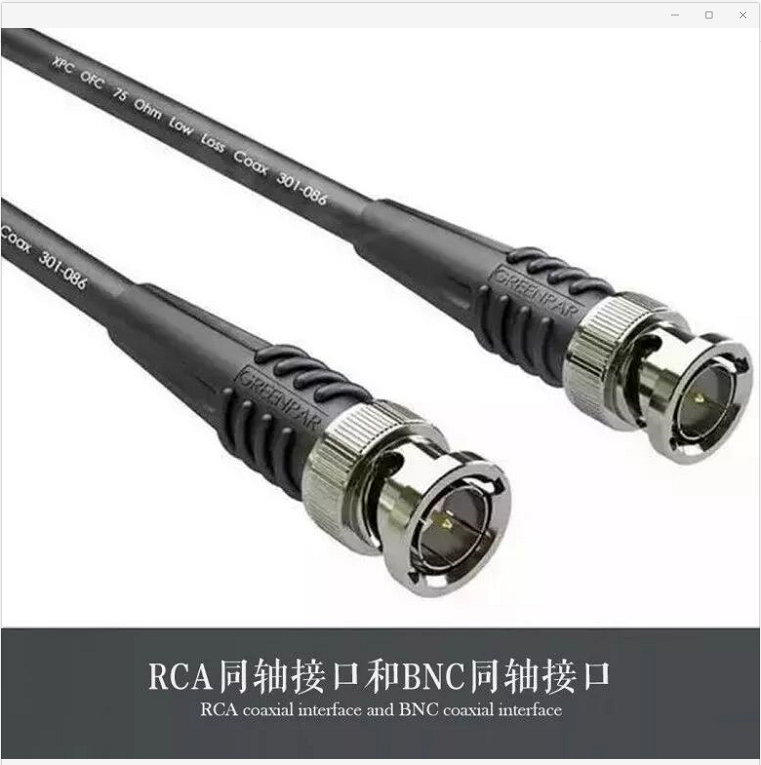

同軸接口分為兩種：RCA同軸接口和BNC同軸接口。前者的外觀跟模擬RCA接口沒有任何區別，而后者則與我們?cè)陔娨暀C(jī)上常見的信號接口有點類似，而且加了鎖緊設計。同軸線纜接頭有兩個同心導體，導體和屏蔽層共用同一軸心，線的阻抗是75歐姆。
 同軸傳輸阻抗恒定，傳輸帶寬高，因此能夠保證音頻的質量。不過雖然RCA同軸接口的外觀與RCA模擬接口相同，但線最好不要混用，由于RCA同軸線是固定75歐姆阻抗，因此混用線會造成聲音傳輸?shù)牟环€(wěn)定，使音質下降。

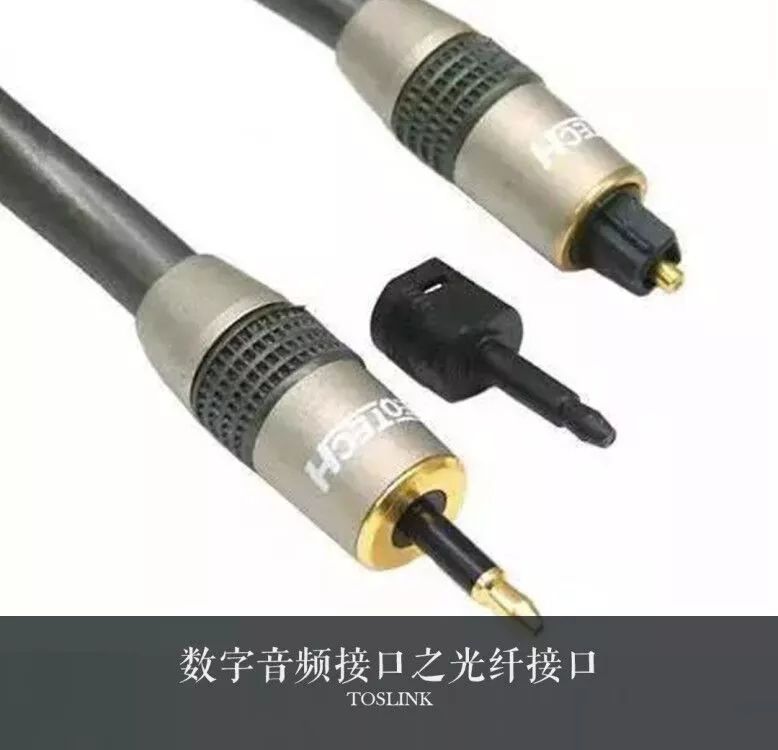

光纖接口的英文名字為TOSLINK，來源于東芝（TOSHIBA）制定的技術標準，器材上一般標為“Optical”。它的物理接口分為兩種類型，一種是標準方頭，另一種是在便攜設備上常見的外觀與3.5mm TRS接頭類似的圓頭。由于它是以光脈沖的形式來傳輸數字信號，因此單從技術角度來說，它是傳輸速度最快的。
光纖連接可以實現電氣隔離，阻止數字噪音通過地線傳輸，有利于提高DAC的信噪比。然而由于它需要光線發射口和接收口，而這兩個口的光電轉換需要用光電二極管，光纖和光電二極管之間不可能有緊密接觸，從而會產生數字抖動類的失真，而且這個失真是疊加的。再加上在光電轉換過程中的失真，它在數字抖動方面比同軸差了很多。也因此，現在光纖接口也開始逐漸淡出人們的視野。
除了以上這些比較常見的音頻接口類型，實際上隨著科技的不斷進步，不斷有新的音頻標準和協議制定出來，篇幅所限，這里就不去一一介紹了。雖說我們大多數人平日里只會接觸到TRS接口，但若真有需求購入高端專業設備時，相信看著那背面密密麻麻的接口，你已經不會感到犯難了。當然了，還有一點很重要，那就是接線時不妨多讀讀設備的說明書，可以避免錯誤哦！ |
