| 多功能廳建聲設計方案分析 |
| 發布時間：2018-2-19 15:21:37 |
|
瀏覽次數：
次 |
|
|
| |
| |
多功能廳建聲設計方案分析
一
工程概況及設計思路
一、工程建聲要素概況

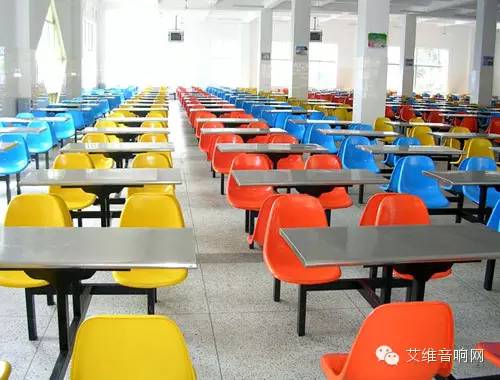

食堂大廳有效容積為2000m3，有效表面積為1300m2。滿場觀眾數為392人，每人所占的有效容積為5.1㎡；
二、建聲方案構思要述
建聲方案設計是在理解和把握該會議室的功能定位和建聲設計要求的情況下進行的。在進行方案設計的計算過程中充分考慮到各種建聲要素，利用有效表面和空間，合理選擇、優化設計和配置吸聲材料，對必要和適當的部位進行恰當的聲學裝修處理，以此來調控混響時間，消除音質缺陷，使本會議室獲得高性價比的理想音質效果。
二
設計依據
一、標準規范及其他依據
1、《廳堂聲學設計及測量規程》
2、《場館建筑設計規范》
3、甲方的要求。
二、建聲設計指標的選擇
1、廳堂功能：本會議室的主要功能就是開會或者進行文藝演出，因此，會議室對聲環境的要求主要就是要有足夠清晰度和可懂度，同時也應有一定的豐滿度。所以室內的混響時間長短要適度。
2、混響時間設計值選擇：會議室大廳滿場與舞臺的全頻混響時間設計標準值T60確定如下：
|
項目 |
倍頻帶中心頻率（Hz） |
|
125 |
250 |
500 |
1000 |
2000 |
4000 |
|
設計（S）T60≤ |
1.30 |
1.15 |
1. 0 |
1.0 |
0.9 |
0.8 |
三
建聲方案設計
一、體形分析
本會議室的平面從整體上看是一個比較規則的矩形。這種體形的多功能廳的最突出聲學缺陷就是有回聲產生；觀眾在大廳內都能感受到明顯的回聲。
所以必須進行一系列聲學處理來使會議室達到良好的建筑聲學效果。
二、聲學處理概要
1、多功能廳惻墻與后墻2.8米以下墻面處理意見：
（1）多功能大廳惻墻與后墻2.8米以下區域：建議使用木質穿孔板59-5型后空腔50毫米、木質穿孔板后緊貼50毫米厚、32K玻璃棉安裝，共需要安裝100㎡(按照裝飾單位的設計位置安裝)；
（2）說明：材料施工技術參數經過計算得出，未經聲學設計與工程師同意，不得隨意改動。
2、多功能廳惻墻與后墻2.8米以上墻面處理意見：
（1）多功能大廳惻墻與后墻2.8米以上區域：建議使用木質穿孔板59-5型后空腔50毫米、木質穿孔板后緊貼50毫米厚、32K玻璃棉安裝，共需要安裝102㎡(按照裝飾單位的設計位置安裝)；
（2）說明：材料施工技術參數經過計算得出，未經聲學設計與工程師同意，不得隨意改動。
3、多功能廳惻墻與后墻2.8米處陰面（在四層頂面圖中有示意）處理意見：
（1）多功能大廳惻墻與后墻2.8米處陰面區域：建議使用木質穿孔板59-5型后空腔50毫米安裝，共需要安裝178㎡(按照裝飾單位的設計位置安裝)；
（2）說明：材料施工技術參數經過計算得出，未經聲學設計與工程師同意，不得隨意改動。
4、多功能廳臺口面處理意見：
（1）多功能臺口面區域：建議使用木質穿孔板59-5型后實貼安裝，共需要安裝52㎡(按照裝飾單位的設計位置安裝)；
（2）說明：材料施工技術參數經過計算得出，未經聲學設計與工程師同意，不得隨意改動。
5、預測達到的聲學效果
|
項目 |
倍頻帶中心頻率（Hz） |
|
125 |
250 |
500 |
1000 |
2000 |
4000 |
|
預計（S）T60≤ |
1.28 |
1.11 |
0.98 |
0.95 |
1.00 |
0.93 |
四、吸聲材料的要求
綜合考慮各種因素，在聲學計算中經過反復計算分析，為滿足大廳的聲學效果，本工程所用吸聲材料必須要達到下列要求：
59-5型木質穿孔板－用于比賽大廳四周墻面、陰面、臺口墻面；
主要性能介紹：
⑴、 木質穿孔板厚12－18mm等；
⑵、 木質穿孔板后是超細玻璃棉進行微孔化加工處理后的吸聲棉，外包吸聲無妨布；
⑶、 無粉塵污染---24小時粉塵釋放量不大于0.03mg/m3；國家標準值0.15 mg/m3；
⑷、 防火性能達到B1級難燃（可選）；
⑸、 飾面可以由業主任意挑選；
⑹、 全頻吸聲，其吸聲系數介紹如下：
木質穿孔板59-5型，后空腔50mm,穿孔率1.2％，后填50mm厚32K的超細玻璃棉的吸聲系數如下：（在試驗室中測定，不代表在工程中的測試參數）
|
中心頻率（Hz） |
125 |
250 |
500 |
1000 |
2000 |
4000 |
|
吸聲系數α |
0.50 |
0.80 |
0.73 |
0.68 |
0.60 |
0.58 |
|
| |
|
|
|
|
|
